Цифровой датчик заряда предназначен для измерения величины электростатического заряда и его знака в экспериментах по электростатике, а также для изучения явления электризации тел.

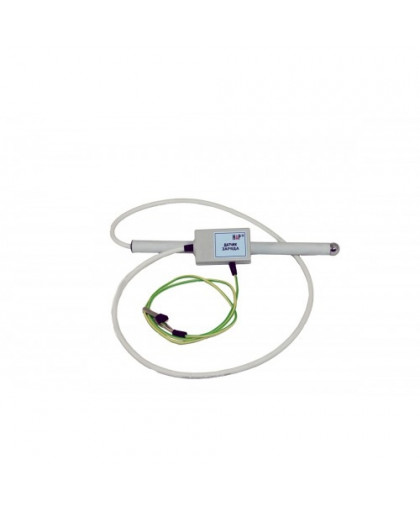

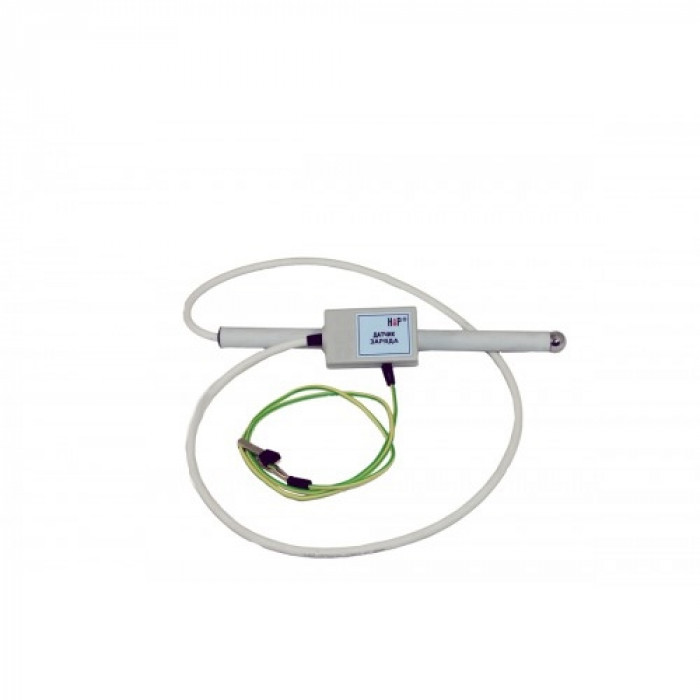

Измерение заряда осуществляется при его переходе с заряженного тела на обкладку входного конденсатора электронной схемы датчика. Датчик состоит из электронного блока и щупа с шаровым электродом и диэлектрической рукояткой. Электронный блок и щуп соединены кабелем. Датчик имеет изолированный провод с зажимом «крокодил» на конце для соединения его с заземленным элементом учебной установки.
Датчик имеет следующие параметры:
- Диапазон измерений, нКл — от -50 до +50
- Чувствительность датчика, нКл — 0,1
- Погрешность измерений, %, не более — 15.
Программное обеспечение выводит данные на монитор компьютера в виде зависимости заряда входного конденсатора датчика от времени. Кроме того, при каждом запуске измерений формируется программная команда, обеспечивающая полную разрядку входного конденсатора датчика и обнуление показаний на экране.
