Цифровой датчик магнитного поля предназначен для регистрации индукции магнитного поля в учебных экспериментальных установках.

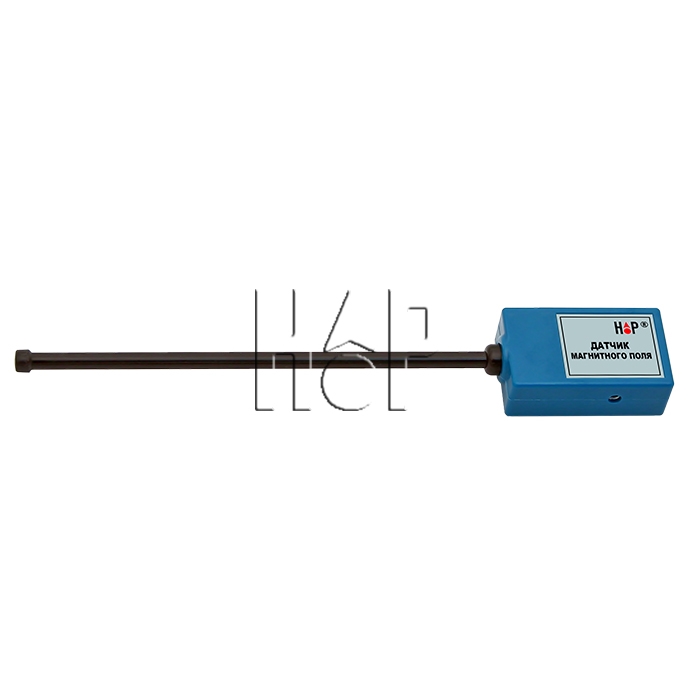

Цифровой датчик магнитного поля выполнен на базе вмонтированного в микросхему полупроводникового чувствительного элемента и состоит из измерительного щупа и электронного блока. Чувствительный элемент смонтирован на конце щупа и ориентирован таким образом, что регистрируется составляющая индукции магнитного поля направленная вдоль оси щупа. Датчик обеспечивает измерение индукции магнитного поля в двух диапазонах, переключение которых осуществляется в специальном окне экрана работы с датчиком. Датчик имеет функцию «Коррекция нуля», выполнение которой также осуществляется с экрана компьютера.
Датчик имеет следующие параметры:
- Количество диапазонов — 2
- Пределы измерений, мТл – от -5 до 5, от -40 до 40
- Погрешность измерения, %, не более — 5
- Время отклика, не более, с — 0.1
Представление данных на мониторе осуществляется в виде зависимости индукции магнитного поля от времени.
Габариты датчика: 70х40х25мм
