Цифровой датчик оптической плотности 525нм предназначен для измерения оптической плотности растворов на соответствующей длине волны.

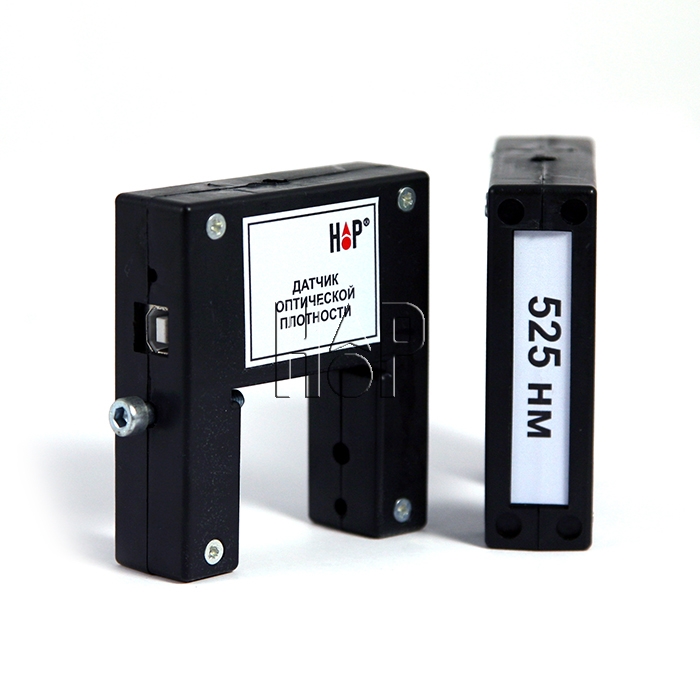

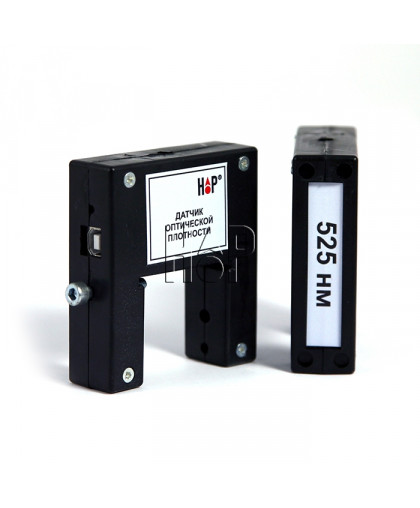

Цифровой датчик оптической плотности имеет П-образный корпус, в котором смонтированы источник и приемник света на основе свето- и фотодиодов, а также электронная схема с микроконтроллером. Электронная схема обеспечивает измерение и учет фоновой освещенности на протяжении всего опыта, определение уровня сигнала при отсутствии поглощения во время настройки датчика, измерение уровня сигнала, проходящего через кювету при выполнении эксперимента, а также расчет оптической плотности на основе формулы:
D = lg((U0-Uf)/(U-Uf)),
где U0 – сигнал с датчика при прохождении света через кювету с дистиллированной водой, Uf – сигнал при выключенном источнике излучения, U – сигнал при прохождении света через кювету с исследуемым раствором. Напряжение U0 формируется микроконтроллером датчика при выполнении настройки.
Датчик имеет следующие параметры:
- Диапазон измерений оптической плотности 0 – 2
- Время установления показаний — не более 1с
Конструкция корпуса датчика соответствует форме кюветы. Датчик имеет винт, с помощью которого он фиксируется на кювете.
Представление данных на мониторе осуществляется в виде зависимости оптической плотности от времени.
