Цифровой датчик оптоэлектрический предназначен для регистрации интервалов времени при изучении движения тел.

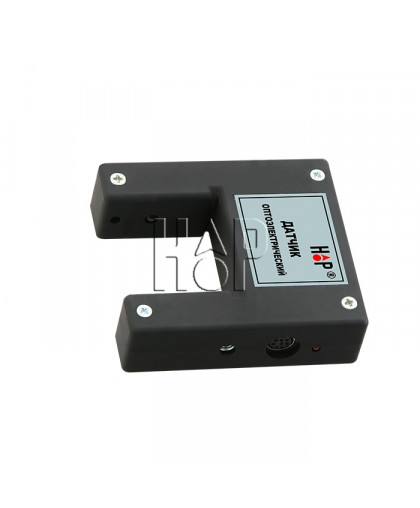

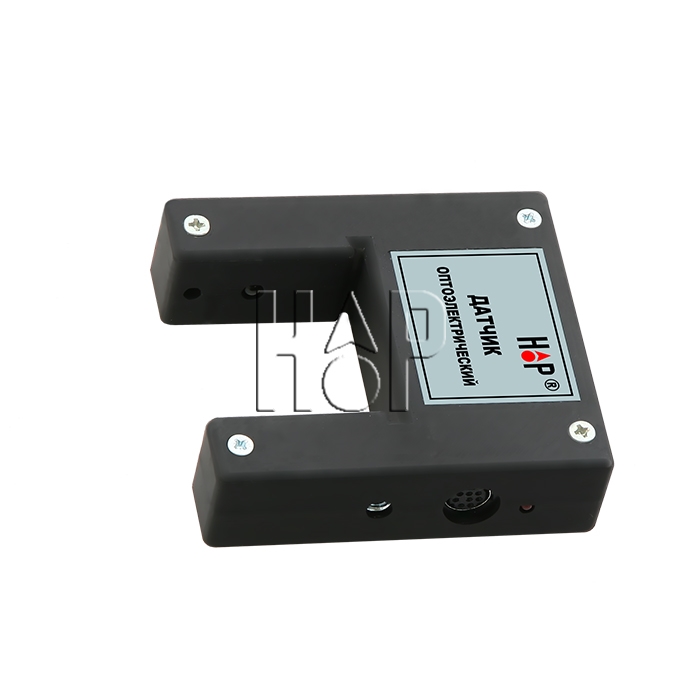

Оптоэлектрический датчик выполнен в корпусе в виде П-образной рамки и состоит из оптического излучателя (светодиода, работающего в ИК диапазоне), приемника излучения (фотодиода), светодиода, показывающего состояние датчика и электронной схемы.
Оптический излучатель и приемник излучения установлены на единой оптической оси (ось датчика), причем конструкция датчика обеспечивает определенную защиту приемника от внешней засветки.
Датчик имеет следующие характеристики:
- Длина волны излучателя, нм,- 940
- Временное разрешение, с — 10-4
Компьютерная программа проводит представление данных на мониторе в виде диаграммы состояния датчика (датчик открыт/ датчик перекрыт), по горизонтальной оси которой отложено время.
Габариты датчика: 85х77х25мм; глубина и ширина П-образного выреза: 42 мм
