Цифровой датчик предназначен для измерения силы, прикладываемой вдоль оси чувствительности датчика.

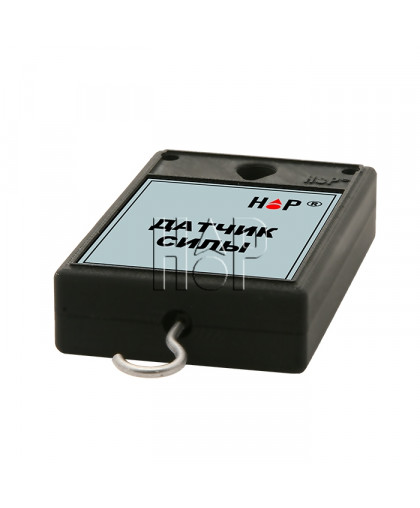

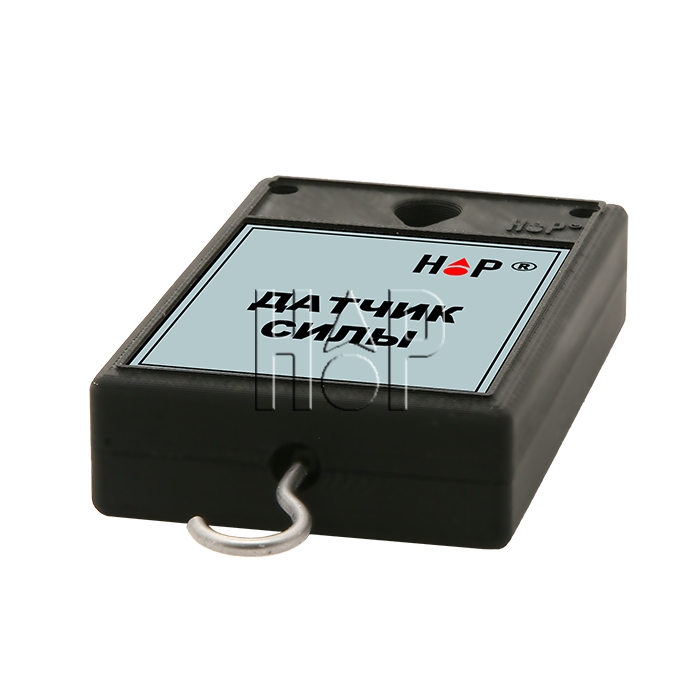

Датчик силы выполнен на базе тензорезистивного чувствительного элемента, нагрузка которого осуществляется в осевом направлении датчика. Датчик имеет пластиковый корпус, в котором установлен силовой элемент с двумя взаимно перпендикулярными крепежными отверстиями (для установки датчика на перекладине штатива) и винтом для фиксации датчика. Измеряемое усилие прикладывается к съемному крюку (если датчик закреплен на перекладине штатива) или к съемной опорной площадке. Для установки датчика на горизонтальной поверхности используется подставка, которая вкручивается в силовой элемент корпуса вместо фиксирующего винта.
Датчик имеет функцию «Коррекция нуля», выполнение которой осуществляется при нажатии специальной кнопки в окне работы датчика на экране компьютера.
Датчик имеет следующие характеристики:
- диапазон измерений, Н — от -20 до+20Н;
- погрешность измерений, %, не более — 5;
- время отклика, с, не более — 0,1;
- диаметр крепежного отверстия в силовом элементе датчика, мм — 10
Представление данных на мониторе компьютера осуществляется в виде зависимости силы от времени.
Габариты датчика: 45х62х31мм; диаметр круглой подставки: 69 мм
