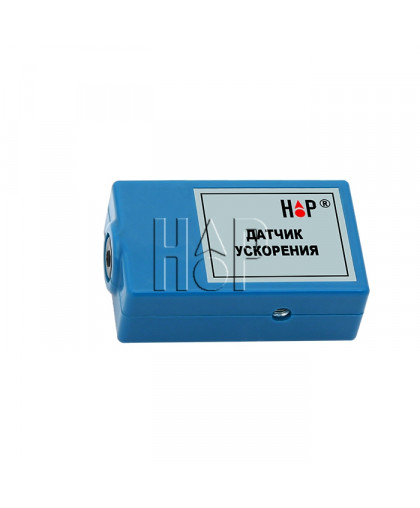

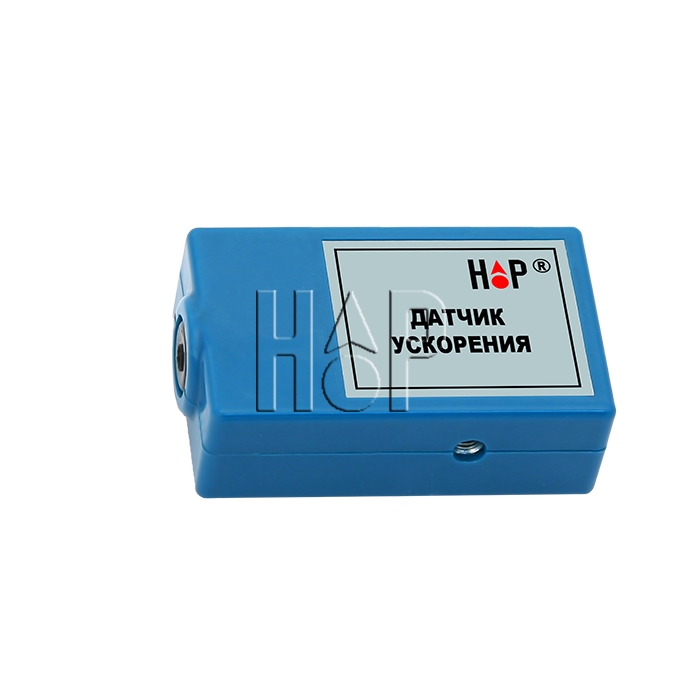

Цифровой датчик ускорения предназначен для измерения ускорения движущихся тел и/или реакции опоры, отнесенной к единице массы.
Датчик состоит из чувствительного элемента, вмонтированного в микросхему, и схемы согласования, размещенных в едином корпусе. Датчик устанавливается на движущемся элементе учебной экспериментальной установки и регистрирует проекции ускорения (или реакции опоры, приведенные к единице массы) по трем координатам. Оси чувствительности датчика направлены перпендикулярно граням корпуса датчика.
Датчик имеет следующие параметры:
- Диапазон измерений, м/с2, ±156 (±16g)
- Погрешность измерения, не более — 10%
- Количество составляющих ускорения (по координатам) — 3
- Количество диапазонов измерения — 4
Компьютерная программа проводит представление данных на мониторе в виде зависимости проекций ускорения от времени. Кроме того, на экран выводится модуль полного ускорения. Выбор выводимых на экран величин осуществляется в специальном окне экрана датчика. Экран датчика также имеет окно переключения диапазонов.
