Цифровой осциллографический датчик напряжения (2 канала) предназначен для регистрации двух сигналов напряжения на произвольных элементах электрической цепи.

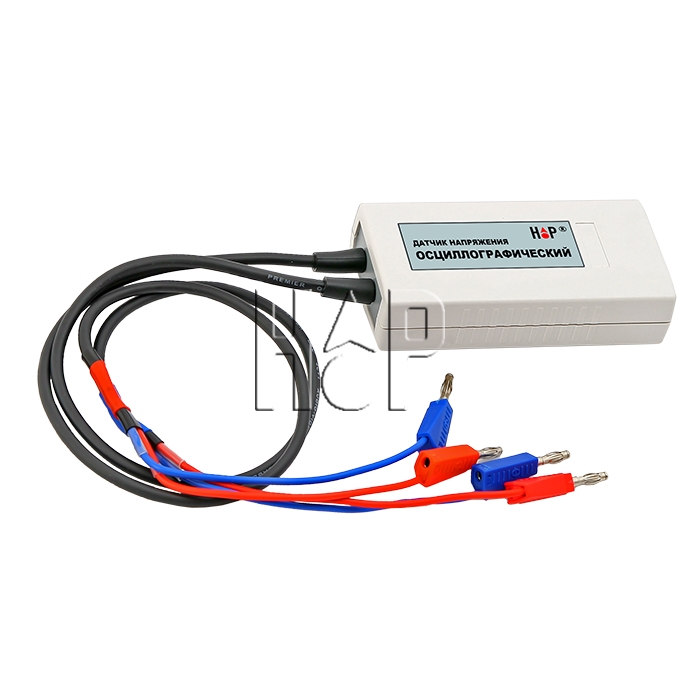

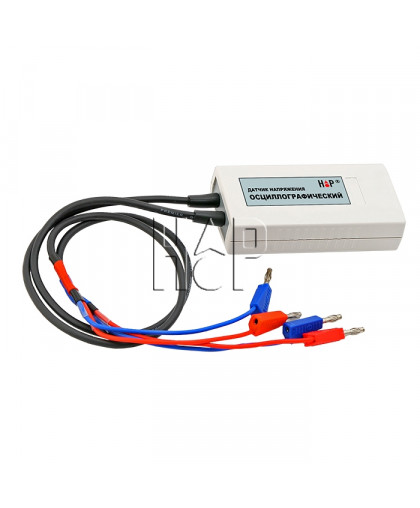

Цифровой осциллографический датчик напряжения включает в себя два измерительных кабеля и электронный блок, выполненный в пластиковом корпусе. Меню настройки датчика позволяет выбрать режим регистрации данных (автоматический / ждущий / однократный), скорость развертки сигнала на экране (от 0.1мс/дел. до 100мс/дел.), чувствительность по каждому из каналов, номер канала, сигнал которого будет использоваться для запуска регистрации данных и параметры запуска (уровень сигнала и его характер (возрастание /убывание), а также положение момента запуска на экране.
Цифровой осциллографический датчик напряжения имеет дифференциальные входы, что обеспечивает одновременную регистрацию напряжения на двух произвольно выбранных участках электрической цепи.
Датчик имеет следующие параметры:
- Количество каналов — 2
- Пределы измерения напряжения, В ±100
- Предельная чувствительность (в диапазоне ±1.5 В), мВ 5
- Максимальная частота оцифровки сигнала, кГц/канал 100
Представление данных на мониторе осуществляется в виде синхронных осциллограмм напряжения на выбранных участках электрической цепи. Для предварительного рассмотрения данных используются два вертикальных и два горизонтальных маркера.
Датчик имеет два измерительных кабеля, длина кабеля:44 см.
Габариты датчика: 120х60х30мм
