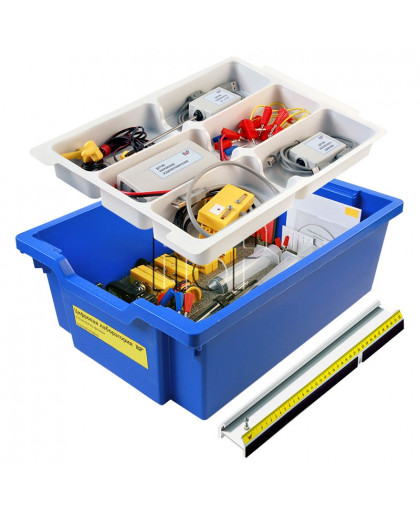

Цифровая лаборатория по физике предназначена для выполнения экспериментов по темам курса физики 7-9 классов основной школы и 10-11 классов при изучении предмета на базовом уровне.
Цифровая лаборатория позволяет реализовать требования ФГОС нового поколения по освоению методов научного познания в ходе проведения учебных исследований и использования средств ИКТ для познавательных целей.
ЦЛ по физике базового уровня:
- включает 4 цифровых датчика, подключаемых непосредственно к USB-порту;
- содержит оборудование для выполнения 32 работ, при этом одновременно можно выполнить 4 работы;
- поддерживается постоянно обновляемой программой «Цифровая лаборатория» в свободном доступе. Программа содержит индивидуальные для каждой работы шаблоны таблиц, графиков, формулы для подбора графиков функций, соответствующих результатам опыта;
- позволяет формировать в ходе выполнения электронный отчет с исходными данными, фото установки, первичной кривой с датчика, промежуточными таблицами, итоговыми графиком и текстовым комментарием;
- обеспечена методическими материалами, содержащими указания дял начинающего пользователя, тремя сценариями работ по освоению интерфейса программы;
- имеет видеоинструкции по проведению работ
Для освоения методики использования цифровой лаборатории «Научные развлечения» проводит вэбинары и выездные семинары.
Цифровой датчик положения на основе магнитоуправляемых контактов
Предназначен для регистрации положения тела с прикрепленным к нему магнитом. Позволяет зафиксировать время в момент прохождения четырех заданных точке траектории.
- простое крепление сенсоров к механической скамье
- высокое быстродействие
Пример эксперимента: Измерение мгновенной скорости и ускорения.
Две пары сенсоров датчика расположены в начале и в конце направляющей (механической скамьи). Измерение времени прохождения телом промежутка между сенсорами первой и второй пары позволяет измерить мгновенные скорости в двух точках траектории. Одновременная фиксация времени движения от первой пары сенсоров до второй позволяет рассчитать и ускорение тела.
Цифровой датчик температуры -20°С..+110°С
Предназначен для измерения температуры жидких и газообразных химически инертных сред.
Чувствительный элемент смонтирован на конце щупа – трубки из нержавеющей стали, которая выходит из корпуса датчика.
- Высокое пространственное разрешение для снятия тепловой картины
- Максимальное быстродействие
- Возможность индивидуальной калибровки
Пример эксперимента: Закономерности испарения.
Регистрируется температура воздуха, воды и паров в закрытом калориметре, воды в открытом сосуде и капли на кончике датчика. Даются комментарии к полученной кривой и измененным температурам.
Цифровой датчик абсолютного давления
Предназначен для регистрации абсолютного давления сухого воздуха (или химически неактивного газа).
Датчик имеет входной штуцер для соединения с объемом учебной экспериментальной установки.
- Высокая чувствительность
- Повышенное быстродействие
- Регулировка пределов измерений с компьютера
- Удобное закрепление на стальной или магнитной поверхности
Пример эксперимента: Изотермический процесс.
Измеряется давление при 8 значениях объема воздуха в шприце, заполняется таблица показания датчика и фиксируемых визуально значений объема. Строится график с указанием ошибок. Подирается уравнение гиперболы, описывающей результат эксперимента.
Цифровой осциллографический датчик напряжения (2 канала)
Предназначен для регистрации двух сигналов напряжения на произвольных элементах электрической цепи.
