Прибор предназначен для демонстрации устройства и работы штепсельного магазина резисторов, а также для использования его в качестве образцовых резисторов в других опытах по электричеству.

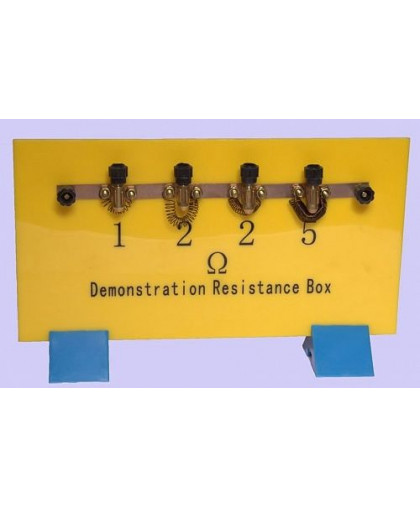

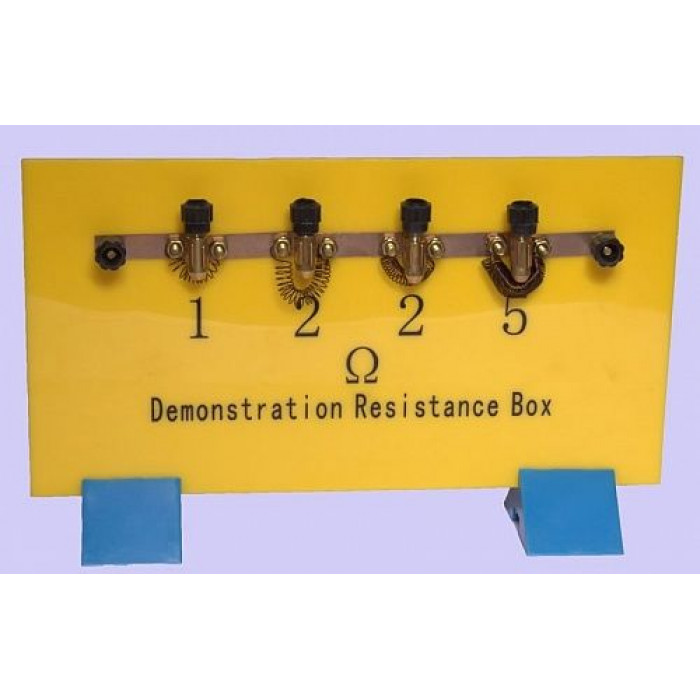

Магазин резисторов смонтирован на вертикальной белой панели, вдоль верхнего края которой укреплены пять латунных скоб, изолированных друг от друга и соединяемых латунными штепселями с головками из пластмассы. На крайних скобах установлены два зажима для включения магазина в цепь. К каждым двум соседним скобам присоединены концы проволочных сопротивлений в виде спиралей из константановой проволоки.
Сопротивления спиралей обозначены цифрами на панели.
Сопротивление спиралей - 1, 2, 2, и 5 Ом с допуском 3%.
Ток, допустимый в спиралях 1 и 2 Ом - 2 А, в спирали 5 Ом - 1 А.
Габаритные размеры, не более - 250х120х70 мм
Масса, не более - 200 г
